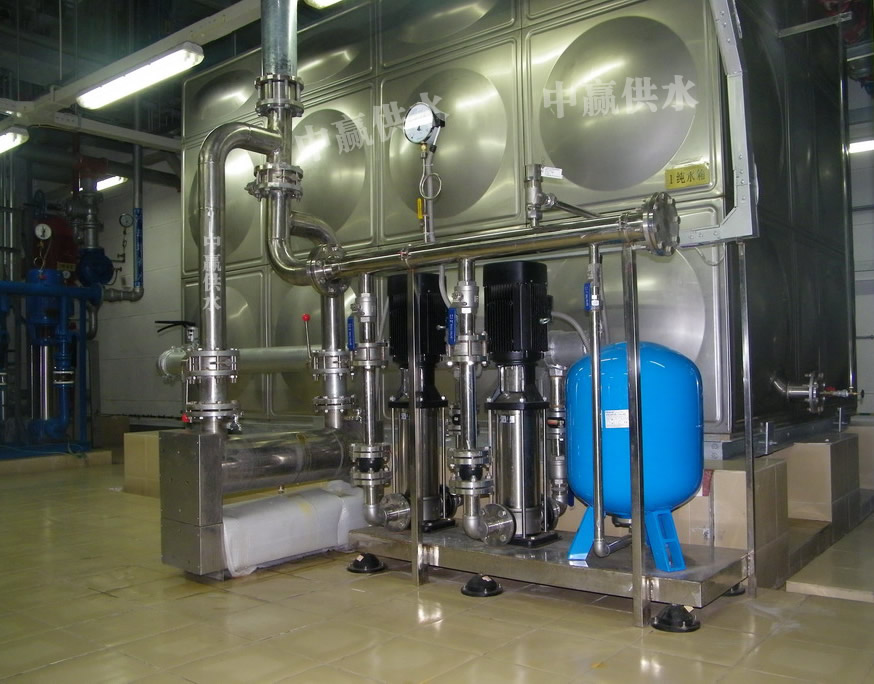

中贏ZYH水箱式恒壓供水設備中水箱的相關知識
中贏ZYH水箱式恒壓供水設備中水箱的相關知識
按水箱式恒壓供水設備的不同用途，水箱可分為高位水箱、減壓水箱、沖洗水箱、斷流水箱等多種類型，其形狀多為矩形和圓形，制作材料有鋼板(包括普通、搪瓷、鍍鋅、復合與不銹鋼板等)、鋼筋混凝土、玻璃鋼和塑料等。這里主要介紹在給水系統中使用較廣的起到保證水壓和貯存、調節水址作用的高位水箱。
1)水箱式恒壓供水設備水箱的有效容積
水箱式恒壓供水設備中水箱的有效容積，在理論.七應根據用水和進水流量變化曲線確定，但變化曲線難以獲得，故常按經驗確定:對于生活用水的調節水量，如水泵自動運行時，可按最高日用水量的10%計;如水泵為人工操作時，可按12%計;僅在夜間進水的水箱，生活用水貯量應按用水人數和用水定額確定;生產事故備用水量應按工藝要求確定:當生活和生產調節水箱兼作貯備消防用水量時，水箱的有效容積除生活或生產調節水量外，還應包括10 min的室內消防設計流量(這部分水量平時不能動用)。水箱內的有效水深一般采用0.70 - 2.50 nm。水箱的保護高度一般為200 mm。
2)水箱式恒壓供水設備水箱設置高度
貯備消防水量的水箱.滿足消防設備所需壓力有困難時.應采取設置增壓泵等措施。
3)水箱式恒壓供水設備水箱的配管與附件
進水管:進水管一般由水箱側壁接人，也可從頂部或底部接人。進水管的管徑可按水泵出水星或管網設計秒流量汁算確定。
當水箱直接利用室外管網壓力進水時.壓力容器的進水管出日應裝設液壓水位控制閥(優先采用)或浮球閥，進水管上還應裝設檢修用的閥門，當管徑≥50mm時.控制閥(或浮球閥)不少于2個。從側壁進人的進水管其中心距箱頂應有150一200mm的距離。
當水箱由水泵供水，并利用水位升降自動控制水泵運行時.不應裝水位控制閥。
出水管:出水管可從側壁或底部接出，出水管內底或管口高出水箱內底應≥50mm;出水管管徑應按設計秒流量汁算;出水管不宜與進水管在同一側面;為減小阻力，出水管上應裝設阻力較小的閘閥，不允許安裝阻力大的截止閥:水箱進出水管宜分別設置;如進水、出水合用一根骨道，則應在出水管上裝設阻力較小的旋啟式止回閥、止回閥的標高應低于水箱最低水位1.0m以上;消防和生活合用的水箱除了應具有確保消防貯備水量不作它用的技術措施外，還應盡試避免產生死水區:
滋流管:水箱溢流管可從底部或側壁接出.壓力容器溢流管的進水口應高出水箱最高水位50 mm.滋流管上不允許設置閥門，溢流管出口應設網罩，管徑應比進水管大一級。
泄水管:水箱泄水管應自底部接出，管上應裝設閘閥，其出口可與溢水管相接，但不得與排水系統直接相連.其管徑應≥50 mm。
水位信號裝置:該裝置是反映水位控制閥失靈報警的裝置?？稍谝缌鞴芸?或內底)齊平處設信號管一般自水箱側壁接出，常用管徑為15mm.其出日接至經常有人值班房間內的洗滌盆上。
若水箱液位與水泵聯鎖，則應在水箱側壁或頂蓋上安裝液位繼電器或信號器，并應保持一定的安全容積:最高電控水位應低于溢流水位100 mm;最低電控水位應高于最低設計水位200 mm以上。
為了就地指示水位，應在觀察方便、光線充足的水箱側壁上安裝玻璃液位計。
通氣管:供生活飲用水的水箱.當貯量較大時，宜在箱蓋上設通氣管.以使箱內空氣流通。其骨徑一般≥50 mm,管口應朝下并設網罩:
